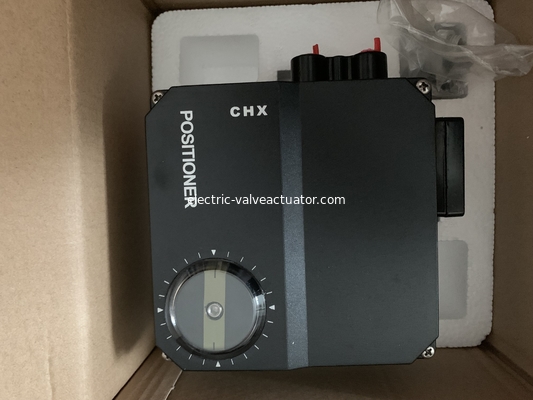

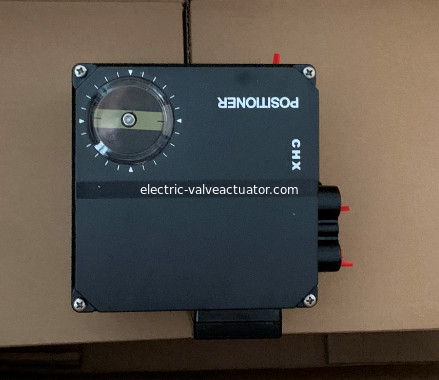

알루미늄 합금 전기 밸브 포지셔너 CHX(EP)-700 방폭 CHX-724 NES-724

알루미늄 합금 전기 밸브 포지셔너 CHX(EP)-700 폭발 방지 CHX-724 NES-724

Chx700 전기 밸브 포지셔너는 레귤레이터 또는 컴퓨터 IO 포트의 4-20mA DC 신호를 공기 역학적 힘으로 변환하고 단동 또는 복동 실린더를 통해 조절 밸브를 구동하여 각 변위 또는 선형 변위를 실현합니다.폐쇄 루프 제어는 캠 피드백 시스템을 통해 실현되어 조절 밸브가 입력 신호에 비례하여 정확한 각 변위 또는 선형 변위를 달성할 수 있습니다.

- 표준 입력 신호 4 ~ 20 mA DC 0 ~ 20 mA DC

- 분할 범위 4 ~ 12 Ma DC 12 ~ 20 mA DC

- 입력 임피던스 220Ω± 10Ω

- 최대 피드백 각도 95°

- 직선 스트로크 20-140mm

- 제어 방향의 긍정적인 반응과 부정적인 반응

- 스트로크와 신호 간의 선형 관계

- 가스 공급 압력 0.14 ~ 0.8MPa

- 급기압의 영향 < 0.2% / 10KPA

- 주위온도 - 25 ~ + 85 ℃

- 주위 온도의 영향 ≤ 0.05% ℃

- 보호 등급 IP54

- 가스 소비량 0.5m3n/h

액추에이터 φ 4, φ 6과 일치하는 서보 슬라이드 밸브

액추에이터 부하가 비교적 안정적인 경우의 성능:

- 불감대 ≤ 0.4%

- 히스테리시스 < 0.7%

- 선형성 <± 1%

진동 영향(1.5g – 100Hz) ≤ 1%

구조 재료의 껍질은 외부 표면에 글루타민산 처리 및 정전기 분말 분무 코팅이 된 알루미늄 합금이며 덮개는 폴리 카보네이트이며 내부 부품은 내식성 재료이며 표면 기술이 적용되는 스테인레스 스틸 및 알루미늄 합금입니다. 치료.

수신 인터페이스 G1/2 또는 M20 × 1포인트 5

적용 케이블 φ 5 – φ 10

에어 파이프 인터페이스 ZG 1/4 "

무게: 약 2.3kg
