| 브랜드 이름: | RG |
| 모델 번호: | ZHLS |
| MOQ: | 1개 세트 |
| 지불 조건: | 전신환 |
| 공급 능력: | 1000pcs/달 |

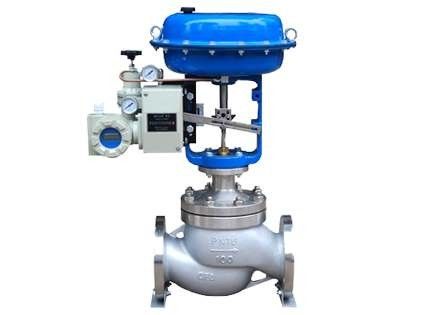

밸브를 규제하는 ZHLS 작은 단좌
ZHLS 작은 단좌 조절 밸브 구조는 계약이, Ｓ가 채널을 간소화한데, 압력 강하의 그것의 손실을 만든다는 것 이고 작고, 큰 흐름, 조정범위와고 정밀도, IEC534-1-1976 기준의 흐름 특성입니다.
조절 밸브 누출은 ANSI B16.104 기준과 일치합니다. 봄 얇은 필름 작동기, 그것의 소형 구조, 큰 출력 힘과 조절 밸브.
이 제품은 GB/T4213-92에 따릅니다
기술적인 매개 변수와 성능
밸브 본체
명명하세요 : 볼 밸브가 단좌를 통하여 주조됩니다
공칭 크기 : 20, 25 밀리미터
공칭 압력 : ANSI125, 150, 300, 150
JIS 10, 16, 20, 30, 40 Ｋ
PN1.6, 4.0, 6.4MPa
접속 형태 : 플랜지 연결 : FF, RF, RJ, LG, 홈 형태, 내장형
플랜지 표준, JIS B2201-1984, ANSI B16.5-1981, JB/T79.1-94, 기타 등등
용접 연결 : SW를 용접하는 스카프
재료 : 주강 (ZG230-450)가 스테인레스 강 (ZG1Cr18Ni9Ti ZGZ1Cr18Ni12Mo2Ti ZG316L), 티타늄, 기타 등등을 던졌습니다
계속 커버 : 보통 모델 (P) : 17 ~ + 230 Ｃ
신장 종류 I (EI) : 45 ~ - 17 Ｃ + 230 ~ + 230 Ｃ
장척 형 II (EII) : - 100 ~ 45 Ｃ
장척 형 3세 (EIII) : 196 - - 196 Ｃ
기록 : 작동 온도는 다양한 소재의 허락된 범위를 초과할 수 있습니다.
패킹마개 타입 : 볼트 클램프 형
포장되는 것 : 레칭 우븐 폴리테트라플루오르에틸렌 석면, 석면, 그라파이트를 포함한 비디오형 폴리테트라플루오르에틸렌
밸브의 성분
밸브코어 형태, 싱글 타입 잠수부 밸브코어
흐름 특징 : 금속제 시트 : 비율 (% CF)와 선형 특성 (LCF)가 1와 형태 3을 그림으로 나타내는 것을 참조합니다
0.4-14고 정밀도로부터의 Cv는 특징적 IEC534-2-1976 기준을 흘립니다
연질 시이트 : 비율 % (TF)와 선형 특성 (LTF)가 2와 형태 3을 그림으로 나타내는 것을 참조합니다
기록 : 폴리테트라플루오르에틸렌 자리 작동 온도와 압력에 대하여 차이는 미안하지만, 5를 그림으로 나타내는 것을 참조합니다
재료 : 스테인레스 강 (1 cr18ni9ti, 1 cr18ni12mo2ti, 페하, 9 cr18 17-4, 316 Ｌ), 티탄 합금, 또한 스테인레스 강 용접 회사와 부식 저항 합금, 기타 등등.
실시 기관
명명하세요 : HA 많은 봄 필름 작동기
다이어프램 소재 : 에틸렌 프로필렌 러버 나일론 섬유, 니트릴-부타디엔 고무는 나일론 섬유에 고정시킵니다
대조조차 : 20 ~ 100, 80 ~ 240 kpa
가스 공급압 : 140 에서 400 까지의 kpa
무선 인터페이스 : Rc1/4 "
대기 온도 : - 30 ~ + 70 Ｃ
밸브 작용 방식 : 양성 동작과 밸브 또는 반응 작동기 가스 폐쇄 유형 또는 개방형
부착 : 포지셔너, 공기 정화 필터와 압력 릴리프 장치, 밸브, 뇌졸증 스위치, 밸브 위치 송신기, 손조작-핸들, 기타 등등
성능
밸브 누설 : 금속제 시트 : 정맥내인 ANSI B16.104-1976 수준에 일치하는, 정격용량의 0.01% 이하
연질 시이트 : 10-7의 정격용량 보다 더 덜, 정맥내인 ANSI B16.104-1976 수준에 따르세요
빈민에 뒤로 가져오세요 : 1%의 트립의 도처에서 작은 위치 탐사 장치,
3%의 타격 (모든 교통의 LHAI 종류 작은 5%)의 도처에서 작은 위치 탐사 장치 없이
기초적 에러 : 작게 모두 교통 위치 탐사 장치 플러스 또는 마이너스 1%를 자기편에 끌어 들이세요
플러스 마이너스 5% (플러스 마이너스 3%, 헵과 LHAI를 위한 기상 성장이 + / 입니다 - 2%)의 여행 전체에 걸쳐 작은 위치 탐사 장치 없이
기록 : 비디오형 폴리테트라플루오르에틸렌 포장의 표준
조정범위 : 50:1 Cv 14 또는 그 이하 또는 더 적은 (0.25) 또는 (Cv 0.16 이하) 말했습니다
