| 브랜드 이름: | ROTORK |
| 모델 번호: | IQM 시리즈 |
| MOQ: | 1 세트 |
| 지불 조건: | T는 / T |
| 공급 능력: | 300SETS |

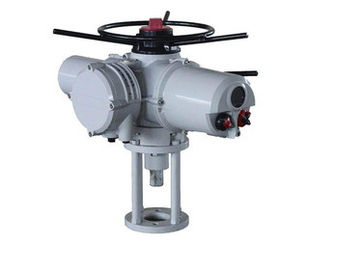

압축 공기를 넣은 벨브 액추에이터와 유압 벨브 액추에이터, Rotork 액추에이터 IQ3 전기 액추에이터
개요
IQ 3 단계 전기 액추에이터의 조절 버전에는 전기 기계적인 접촉기의 대신에 고체 반전 시동기가 있습니다. 그것은 급속한 통제를 위한 빠르 응답 원격 제어 회로를 특색짓습니다. 위치상 통제를 낙관하기 위하여는, 고체 시동기는 또한 전자 모터 ‘브레이크’ 특징을 추가합니다.
IQM는 시간 (S4/C) 종류 당 1,200까지 시작을 위해 적당합니다. 직접적인 착석 토크는 10에서 544 Nm (7에서 400 lbf.ft)까지 범위를 출력했습니다. 둘째 단계 변속기, 산출 착석 토크 3,600까지 Nm (2,655 lbf.ft) 및 부품 회전 77,000까지 Nm (56,790 lbf.ft).
온-오프 다 회전 전기 액추에이터:
IQ10, IQ12, IQ18, IQ20, IQ25, IQ35, IQ40, IQ70, IQ90, IQ91, IQ95
IQC10, IQC12, IQC18, IQC20, IQC25, IQC35, IQC40, IQC70, IQC90, IQC91, IQC95
IA10, IA12, IA18, IA20, IA25, IA35, IA40, IA70, IA90, IA91, IA95
조절하는 다 회전 전기 액추에이터
입출력 신호 둘 다: 4-20ma
IQM10, IQM12, IQM18, IQM20, IQM25, IQM35, IQM40, IQM70, IQM90, IQM91, IQM95
IM10, IM12, IM18, IM20, IM25, IM35, IM40, IM70, IM90, IM91, IM95
특징
|
ROTORK IQ, IQC, IQM의 모수, IM 시리즈: |
|
|
모형 아니오: |
IQ IQC IQM IM |
|
정격 토크: |
100Nm-3000Nm |
|
회귀 속도: |
18r/min 24r/min 36r/min 72r/min |
|
전력 공급: |
삼상 380V (±10%) 신호 단계 220V |
|
정격 출력: |
0.05Kw 0.07Kw 0.12kw 0.17kw |
|
빈도: |
50Hz 60hz |
|
정격 통화: |
0.45A 0.6A 1.3A 0.85A2.1A 3.6A16.5A 35A 88A |
|
시작 통화: |
0.45A |
|
임명: |
직접 거치하는 |
|
제어 방법: |
온-오프 유형 또는 조음 유형 (입출력 신호 둘 다 4-20ma) |
|
보호 종류: |
IP 55-IP68 |
|
무게: |
25kg-165kg |
|
효과적인 각 |
0-360° (조정가능한 범위 0°-105°) |
|
기본 통제: |
기본적인 과실 ±10%; 반환 다름 ≤1%; 죽은 지역 ≤1% |
|
환경 습도: |
부식성 가스 없음 |
|
플랜지 부호 ISO5210 |
|
|
direct 거치했습니다: |
플랜지 부호 ISO5210: F-16 |
|
갱구 구멍 diamter (mm): max∅70 |
|
