제품 상세 정보:
결제 및 배송 조건:
|
| VCES: | 1200V | IC nom: | 1500A |
|---|---|---|---|
| ICRM: | 3000A | 애플 리케이션: | 모터 드라이브 |
| 하이 라이트: | 고성능 igbt 단위,eupec igbt 단위 |
||

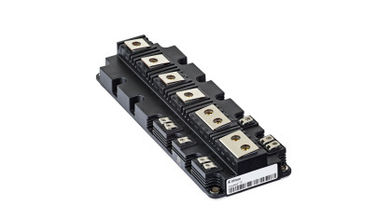

PrimePACK™3+modulewithTrench/FieldstopIGBT5, EmitterControlled5diodeandNTC VCES = 12
잠재적인 신청
• UPS 체계
• 고성능 변환기
• 태양 신청
• 모터 드라이브
전기 특징
• op Tvj = 175°C
• op 장시간 작용 온도 Tvj
• 탁월한 강건함
• 트렌치 IGBT 5
• 높은 단락 기능
기계적인 특징
• CTI>400를 가진 포장
• 고성능 조밀도
• 고성능 및 열 순환 기능
• 높은 creepage와 정리 거리
IGBT 변환장치
최대 정격 가치
| 수집가 이미터 전압 | Tvj = 25°C | VCES | 1200년 | V |
| 지속적인 DC 수집가 현재 | TC = 100°C, 최대 Tvj = 175°C | IC nom | 1500년 | A |
| 반복적인 최고봉 수집가 현재 | tP = 1명의 Ms | ICRM | 3000 | A |
| 문 이미터 최고봉 전압 | VGES | +/- 20 | V |
고유값 min. typ. 최대.
| 수집가 이미터 포화 전압 | IC = 1500년 A, VGE = 15의 볼트 IC = 1500년 A, VGE = 15의 볼트 IC = 1500년 A, VGE = 15의 볼트 Tvj = 25°C Tvj = 125°C Tvj = 175°C |
앉히는 VCE | 1,70년 2,00 2,15 |
2,15 2,45 2,60 |
VVV | |
| 문 문턱 전압 | IC = 41,0 mA, VCE = VGE, Tvj = 25°C | VGEth | 5,25 | 5,80 | 6,35 | V |
| 문 책임 | VGE = -15의 볼트… +15의 볼트, VCE = 600V | QG | 7,15 | µC | ||
| 내부 문 저항기 | Tvj = 25°C | RGint | 0,6 | Ω | ||
| 입력 용량 | f = 1개 MHz, Tvj = 25°C, VCE = 25의 볼트, VGE = 0개의 볼트 | Cies | 82,0 | nF | ||
| 반전 이동 용량 | f = 1개 MHz, Tvj = 25°C, VCE = 25의 볼트, VGE = 0개의 볼트 | Cres | 3,25 | nF | ||
| 수집가 이미터 커트오프 현재 | VCE = 1200의 볼트, VGE = 0개의 볼트, Tvj = 25°C | 얼립니다 | 5,0 | mA | ||
| 문 이미터 누설 현재 | VCE = 0개의 볼트, VGE = 20의 볼트, Tvj = 25°C | IGES | 400 | nA | ||
| 지연 시간회전에, 유도 짐 | IC = 1500년 A, VCE = 600의 볼트 VGE = ±15 V RGon = 0,82 Ω Tvj = 25°C Tvj = 125°C Tvj = 175°C |
위에 td | 0,26 0,28 0,28 |
µs µs µs |
||
| 오름 시간, 유도 짐 | IC = 1500년 A, VCE = 600의 볼트 VGE = ±15 V RGon = 0,82 Ω Tvj = 25°C Tvj = 125°C Tvj = 175°C |
tr | 0,16 0,17 0,18 |
µs µs µs |
||
| 회전 떨어져 지연 시간, 유도 짐 | IC = 1500년 A, VCE = 600의 볼트 VGE = ±15 V RGoff = 0,82 Ω Tvj = 25°C Tvj = 125°C Tvj = 175°C |
떨어져 td | 0,51 0,56 0,59 |
µs µs µs |
||
| 낙하시간, 유도 짐 | IC = 1500년 A, VCE = 600의 볼트 VGE = ±15 V RGoff = 0,82 Ω Tvj = 25°C Tvj = 125°C Tvj = 175°C |
TF | 0,09 0,11 0,13 |
µs µs µs |
||
| 맥박 당 에너지 손실회전 에 | IC = 1500년 A, VCE = 600의 볼트, LS = 30 nH VGE = ±15 V, di/dt = 7900 A/µs (Tvj = 175°C) RGon = 0,82 Ω Tvj = 25°C Tvj = 125°C Tvj = 175°C |
누대 | 120 180 215 |
mJ mJ mJ |
||
| 맥박 당 회전 떨어져 에너지 손실 | IC = 1500년 A, VCE = 600의 볼트, LS = 30 nH VGE = ±15 V, du/dt = 2750 V/µs (Tvj = 175°C) RGoff = 0,82 Ω Tvj = 25°C Tvj = 125°C Tvj = 175°C |
Eoff | 155 195 220 |
mJ mJ mJ |
||
| SC 자료 | VGE ≤ 15 V, VCC = 900의 볼트 VCEmax = VCES - LsCE ·di/dt tP ≤ 10 µs, Tvj = 175°C |
ISC | 5600 | A | ||
| 내열성, 케이스에 접속점 | IGBT 당 각 IGBT/ | RthJC | 19,5년 | K/kW | ||
| 내열성, 열 싱크에 케이스 | IGBT 당 각 IGBT/ λPaste = 1에 (m·K)/λgrease =1를 가진 (m·K) |
RthCH | 12,5년 | K/kW | ||
| 엇바꾸기 조건 하에서 온도 | op Tvj | -40 | 175 | °C |
