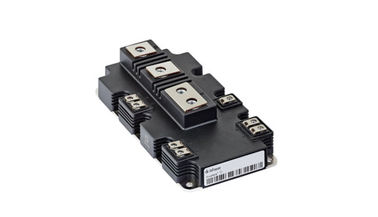

인피니온 테크놀로지스 자동 IGBT 단위 고성능 변환기 FF1200R12IE5 모터는 몹니다
전형적인 신청
• 고성능 변환기
• 모터 드라이브
• UPS 체계
전기 특징
• op 장시간 작용 온도 Tvj
• 높은 단락 기능
• 탁월한 강건함
• op Tvj = 175°C
• 트렌치 IGBT 5
기계적인 특징
• CTI>400를 가진 포장
• 고성능 조밀도
• 고성능 및 열 순환 기능
• 높은 creepage와 정리 거리
IGBT 변환장치
최대 정격 가치
| 수집가 이미터 전압 | Tvj = 25°C | VCES | 1200년 | V |
| 지속적인 DC 수집가 현재 | TC = 80°C, 최대 Tvj = 175°C | IC nom | 1200년 | A |
| 반복적인 최고봉 수집가 현재 | tP = 1명의 Ms | ICRM | 2400 | A |
| 문 이미터 최고봉 전압 | VGES | +/- 20 | V |
고유값 min. typ. 최대.
| 수집가 이미터 포화 전압 |
IC = 1200년 A, VGE = 15의 볼트 Tvj = 25°C IC = 1200년 A, VGE = 15의 볼트 Tvj = 125°C IC = 1200년 A, VGE = 15의 볼트 Tvj = 175°C |
앉히는 VCE |
1,70년 2,00 2,15 |
2,15 2,45 2,60 |
VVV | |
| 문 문턱 전압 | IC = 33,0 mA, VCE = VGE, Tvj = 25°C | VGEth | 5,25 | 5,80 | 6,35 | V |
| 문 책임 | VGE = -15의 볼트… +15의 볼트, VCE = 600V | QG | 5,75 | µC | ||
| 내부 문 저항기 | Tvj = 25°C | RGint | 0,75 | Ω | ||
| 입력 용량 | f = 1개 MHz, Tvj = 25°C, VCE = 25의 볼트, VGE = 0개의 볼트 | Cies | 65,5 | nF | ||
| 반전 이동 용량 | f = 1개 MHz, Tvj = 25°C, VCE = 25의 볼트, VGE = 0개의 볼트 | Cres | 2,60 | nF | ||
| 수집가 이미터 커트오프 현재 | VCE = 1200의 볼트, VGE = 0개의 볼트, Tvj = 25°C | 얼립니다 | 5,0 | mA | ||
| 문 이미터 누설 현재 | VCE = 0개의 볼트, VGE = 20의 볼트, Tvj = 25°C | IGES | 400 | nA | ||
| 지연 시간회전에, 유도 짐 | IC = 1200년 A, VCE = 600의 볼트 Tvj = 25°C VGE = ±15 V Tvj = 125°C RGon = 0,82 Ω Tvj = 175°C |
위에 td | 0,20 0,23 0,25 |
µs µs µs |
||
| 오름 시간, 유도 짐 | IC = 1200년 A, VCE = 600의 볼트 Tvj = 25°C VGE = ±15 V Tvj = 125°C RGon = 0,82 Ω Tvj = 175°C |
tr | 0,16 0,17 0,18 |
µs µs µs |
||
| 회전 떨어져 지연 시간, 유도 짐 | IC = 1200년 A, VCE = 600의 볼트 Tvj = 25°C VGE = ±15 V Tvj = 125°C RGoff = 0,82 Ω Tvj = 175°C |
떨어져 td | 0,48 0,52 0,55 |
µs µs µs |
||
| 낙하시간, 유도 짐 | IC = 1200년 A, VCE = 600의 볼트 Tvj = 25°C VGE = ±15 V Tvj = 125°C RGoff = 0,82 Ω Tvj = 175°C |
TF | 0,08 0,11 0,13 |
µs µs µs |
||
| 맥박 당 에너지 손실회전 에 | IC = 1200년 A, VCE = 600의 볼트, LS = 45 nH Tvj = 25°C VGE = ±15 V, di/dt = 6000 A/µs (Tvj = 175°C) Tvj = 125°C RGon = 0,82 Ω Tvj = 175°C |
누대 | 80,0 120 160 |
mJ mJ mJ |
||
| 맥박 당 회전 떨어져 에너지 손실 | IC = 1200년 A, VCE = 600의 볼트, LS = 45 nH Tvj = 25°C VGE = ±15 V, du/dt = 2800 V/µs (Tvj = 175°C) Tvj = 125°C RGoff = 0,82 Ω Tvj = 175°C |
Eoff | 130 160 180 |
mJ mJ mJ |
||
| SC 자료 | VGE ≤ 15 V, VCC = 900의 볼트 VCEmax = VCES - LsCE ·di/dt tP ≤ 10 µs, Tvj = 175°C |
ISC | 4000 | A | ||
| 내열성, 케이스에 접속점 | IGBT/per IGBT | RthJC | 28,7 | K/kW | ||
| 내열성, 열 싱크에 케이스 | IGBT/per IGBT λPaste=1With (m·K)/λgrease=1With (m·K) |
RthCH | 22,1 | K/kW | ||
| 엇바꾸기 조건 하에서 온도 | op Tvj | -40 | 175 | °C |
