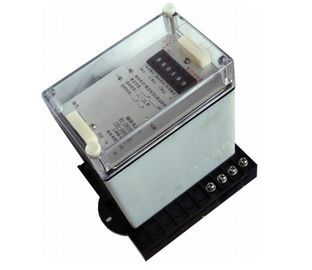

반대로 교란하십시오 기능 JL-8D 시리즈 명확한 시간 현재 보호 릴레이 (JL-8D/5X2)를

반대로 교란하십시오 기능 JL-8D 시리즈 명확한 시간 현재 보호 릴레이 (JL-8D/5X2)를

JL-8D 시리즈 defimite 시간 한계 현재 릴레이는 전원 시스템의 AC 회로로 부분을 시작하기 릴레이 보호가 과대 적재하기 짧기 때문에, 주거나 조심스럽게 표시를 차단했습니다 결함 부속을 사용됩니다

지명을 타자를 치십시오

JL-8D/□ X □□□□□

포탄 유형: 탁월한 3 & 이동할 수 있는 맨끝 포탄; 4 JK-1; 5 CJ-1

Auxilary 힘: 110V-220VAC DC (순서에 의하여 다른 사람)

신호 접촉: 신호 접촉과의 1개의 withou 신호 접촉 2

시간 범위: 1 0.01s-0.99s; 2 0.1s-9.9s

현재 범위: 1 0.1A-9.9A; 2 1A-30A (순서에 의하여 다른 사람)

조합 릴레이 부호

조합 모양: 2 현재 릴레이의 조합,

시간 릴레이 및 신호 릴레이

장 Ying Xinchangjiang RelayCO의 특별한 유형., 주식 회사

IC 현재 릴레이

주요 기술 매개변수:

1개의 현재 범위 0.1A-9.9A의 단위 0.1A; 1A-30A의 단위 1A (순서에 의하여 다른 사람)

시간 범위 0.01s-0.99s의 단위 0.01s; 0.1s-9.9s의 단위 0.1s (순서에 의하여 다른 사람)

2 Auxilary 힘: 110V-220VAC DC (순서에 의하여 다른 사람)

3 다시 놓인 비율 0.9~0.97

4개의 수정 과실 ≤2%

5 전력 소비 ﹤4W.

6 접촉 수용량

신호 접촉: 30VDC 5A; 250VAC 5A

주요 접촉: 250VAC COSФ=1.0 5A

5A를 만드는 250VDC

500W를 끊는 250VDC τ=5mS

8 절연 저항

릴레이의 각 전기 맨끝은 함께 연결됩니다. 비 충전 metallicoutside 부속에

또는 포탄은, 그것의 격리한 저항 오프닝 전압을 가진 tramegger에 의해 측정된 300MΩ가 500V이다 보다는 더 적은입니다.

9개의 매체 강렬

릴레이의 각 전기 맨끝은 함께 연결됩니다. 그리고 그것은 2000Vand 50Hz AC를 영속할 수 있습니다

비 충전 금속 외부 partor 포탄에 전압 (사실상 가치). 격리한 고장이 없습니다

또는 섬락 현상

10는 기능 릴레이를 반대로 교란합니다입니다 DL478-92를 가진 협정 반대로 교란합니다 (<<Static 릴레이 보호와 안전 자동 장치 통화 Tech>>)
