제품 상세 정보:
결제 및 배송 조건:
|
모델: | YT-1000L, YT-1000R | 입력 신호: | 4~20mA DC |
---|---|---|---|
임피던스: | 250±15Ω | 제한 없음: | IP66 |
소재: | 알루미늄 합금 | ||
하이 라이트: | 전기 유압 액츄에이터,전기 유압 기계장치 |

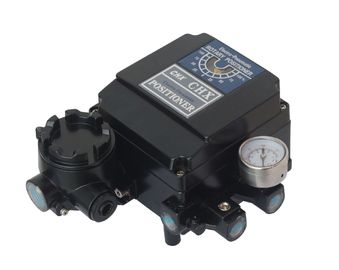

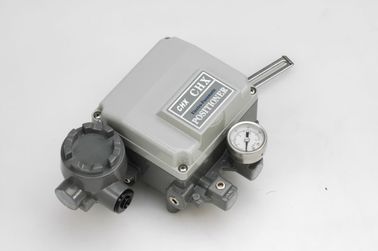

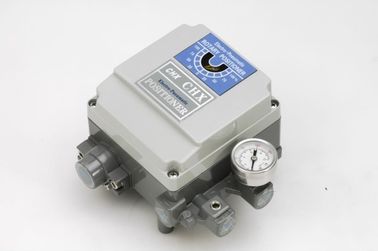

IP66 전기 벨브 액추에이터, 전기 벨브 Positioner CHX-1000
CHX-1000 전기 벨브 positioner
CHX -1000R 전기 압축 공기를 넣은 positioner는 전기 관제사 또는 통제 시스템에 의하여 4개에서 20 MA 또는 균열 범위의 아날로그 출력 신호를 가진 압축 공기를 넣은 회전하는 벨브 액추에이터의 회전하는 가동을 위해 사용됩니다
개요
CHX-1000 액추에이터에 상반되는 전기 벨브 로컬라이저, 및 그것 연결하는 관제사 또는 통제 시스템에서 영수증 4~20mA DC 현재 신호, 그 후에 기압으로 이동 액추에이터에 무슨 이동, 가치 위치를 통제하기 위하여.
특징
1. 5~200Hz에 있는 covibration 없이
2. 그것은 직접 행동 사이에서 쉽게 및 반응, 단 하나 활동 및 두 배 활동 개조될 수 있습니다
3. 누르는 거주를 좁히기를 통해 진동을 방지하기 위하여 통과될 수 있는 작은 액추에이터를 위해
4. 낮은 공기 소비, 더 나은 경제
5. 간단한 부분 변화에 의하여 유효한 1/2 쪼개지는 범위
기술적인 매개변수
기본적인 과실: ±1% (단 하나 활동); ±2% (두 배 활동)
반환 다름: 1% (단 하나 활동), 2% (두 배 활동)
무반응 영역: 0.4% (단 하나 활동), 0.8% (두 배 활동)
정격 여행: 0~ (10~100의) mm [각측정거리 (코너 여행) 0~ (50°~90°)]
기압: 0.14~0.55Mpa
입력 신호: 4~20mA.DC (일과); 0~10mA.DC, 4~12mA.DC, 12~20mA.DC, 0~5mA.DC, 5~10mA.DC
산출 압력: 0.02-0.5MPa
가스 소비: 단 하나 행동 액추에이터: 3L/min (항공 보급: 0.14Mpa), 두 배 행동 액추에이터: 15L/min (항공 보급: 0.55Mpa)
산출 특성: 선형
주위 온도: 본질적으로 안전 40~+60°C, 내염성 -20~+60°C
상대 습도: 5%-100%
전 유형 (정도): 내염성 유형 (Exd II BT6), 본질적으로 안전 유형 I (Exia II CT6)
입력 임피던스: 4~20mA DC/280 ±10Ω (20°C)에
0~ 10mA.DC/950 ±30Ω (20°C)에
공기 연결: ZG1/4
힘 공용영역: ECN 시리즈 - G1/2 (GYB02569u)를 위한 G1/2 케이블 입장
주거의 물자: 알루미늄 합금 살포 과정
개략 크기: 221×166.5×117.5 (mm) 똑바른 여행 221×166.5×113.5 (mm) 각측정거리 (length×width×height)
무게: 2.8Kg
모형
묘사 |
YT-1000L |
YT-1000R |
||
선형 |
회전하는 |
|||
단 하나 |
두 배 |
단 하나 |
두 배 |
|
입력 신호 |
4~20mA DC |
|||
임피던스 |
250±15Ω |
|||
공급 압력 |
1.4~7kgf/cm2 (20~100psi) |
|||
치기 |
10~150mm 0~90° |
|||
공기 연결 |
PT (NPT) 1/4 |
|||
계기 연결 |
PT (NPT) 1/8 |
|||
도관 |
PF1/2 (G1/2) |
|||
폭발 방지 |
Exia BT6, Exdm BT6, Exdm CT6 |
|||
보호 |
IP66 |
|||
주위 온도 |
-20~7degree |
|||
선형성 |
±1%F.S. ±2%F.S. |
|||
히스테리시스 |
±1%F.S. |
|||
감도 |
±0.2%F.S. ±0.5%F.S. |
|||
반복성 |
±0.5% |
|||
공기 소비 |
3LPM (Sup=1.4kgf/cm2,20psi) |
|||
교류 |
80LPM (Sup=1.4kgf/cm2,20psi) |
|||
물자 |
알루미늄 합금 |
|||
무게 |
2..7kg (6lb), 2.8kg (6.2lb) |
