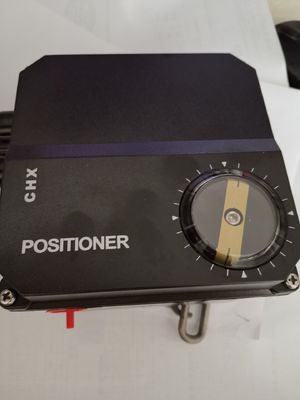

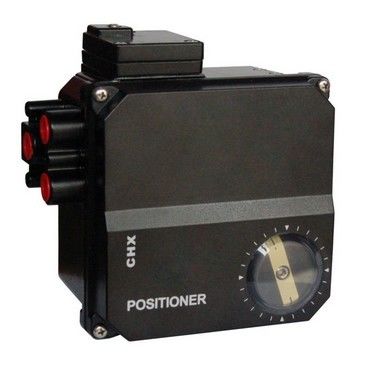

CHX(EP)-724AH 전기 밸브 위치조절기 CHX는 NE724/S1 전기 기체 위치결정을 낙인을 찍습니다

chx700 형태 전기 밸브 포지셔너는 규제 기관 또는 컴퓨터 입출력 포트로부터의 4-20 ｍÅ의 DC 신호를 공기 역학 힘으로 변환시키고, 각변위 또는 선형 변위를 실현하기 위해 한 개이거나 두배 활동 실린더에 의해 조절 밸브를 운전합니다. 폐쇄 루프 제어는 캠 귀환 방식을 통해 실현되며, 그것이 조절 밸브가 정확한 각변위 또는 입력 신호에 비례한 선형 변위를 실현하게 합니다.

- 표준 입력 신호 4~20 ｍÅ dc 0~20 ｍÅ dc

- 범위 4~12 ｍÅ dc 12~20 ｍÅ dc

- 입력 임피던스 220ω±10ω

- 피드백 각 95'

- 똑바른 여행 : 밀리미터 20-140

- 긍정적이고 역효과인 방향 제어

- 여행과 신호에 관한 관계와 선형

- 공급 압력 0.14~0.8 mpa

- 압력 <0>

- 대기 온도 -25~85C -≤0.05%C 환경 온도

- 보호의 클래스 ip54

- 가스 소비 0.5 m3n/h

작동기와 일치하는 서보 기구에 의한 활판의 φ4,φ6

작동기 로드가 상대적으로 안정적인 성능

- 불모지 ≤ -0.4%

- 지연 <>

- 선형<>

- 변동 효과 (1.5 Ｇ -100hz) ≤1%

구조 재료의 외피는 글루탐에 의해 치료되고 외부 표면이 정전 분말 분무로 코팅됩니다. 커버는 폴리카보네이트이고, 내부 부품이 스테인레스 강과 알루미늄 합금이고, 양쪽이 내부식성 재료이고, 표면 기술이 치료됩니다.

인입 인터페이스 g1/2 또는 m20×1.5

적용 가능한 케이블 φ5-φ10

공기 흡입관 인터페이스 즈그 1/4 "

약 2.3 킬로그램에 짓누르세요
