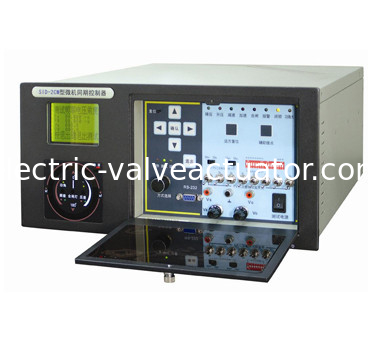

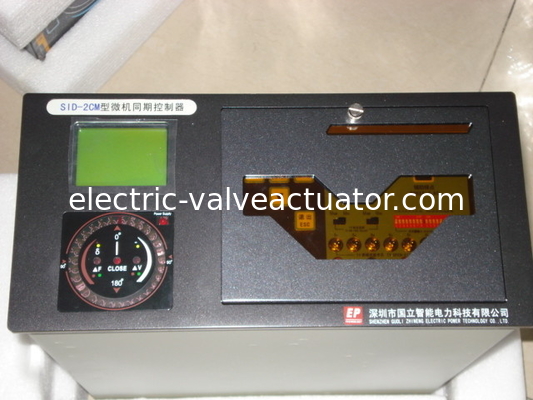

SID-2CM 발전기 라인 멀티플렉싱 마이크로 컴퓨터 동기화 장치

주요 기능:

1 12 단위 전력 발전기 또는

장치의 평행 전력선, 평행의 종류와 속성을 구별할 수 있습니다.

2 설정 매개 변수: 차단기 시간, 허용 전압 차원, 전압 초과 보호 값

허용되는 주파수 차이 값, 주파수 조절 계수, 전압 조절 계수

허용되는 전력 각도: TV 입수 및 버스바의 등급 전압; TV 버스바의 전환 단계 각도

평행점 양쪽에 낮은 전압 잠금 값; 단면 또는 양면 전압 없는 작동; 동시경 기능; 동일한 주파수의 펄스 너비 제어; 차단기 이름.

3 장치는 첫 번째 제로 단계 미차가 미차가 평행하는 동안 잡혀있는 것처럼 보일 수 있습니다

(전기와 버스바 또는 두 개의 동기 선 사이에) 충돌하지 않고 평행하는 것;

4 장치는 주파수 미분과 주파수 미분을 통해 발전기를 빠르게 병렬 할 수 있습니다.

퓨즈 제어 이론에 따라 허용 범위의 전압 차이는;

5 평행할 때 힘 각도와 전압 차이가

동시선 사이의 평행시 허용값, 그렇지 않으면, 대기 및 신호가 있어야 합니다.

차등 주파수 또는 동일 주파수를 자동으로 구분할 수 있습니다.

6 장치는 실행 때 자기 테스트를 신속하고 자동으로 수행 할 수 있습니다. 또한 오류가 발생하면 경보 및 표시 할 수 있습니다.

7 TV가 오픈 서킷과 잠금 작동 시 시시화 및 비전압 잠금 작동 시 경보;

8 가속 제어 명령은 주파수가

동일한 주파수 조건을 취소하기 위해 발전기를 병렬시키는 과정

필요에 따라 반전력의 병렬은 절대 나타나지 않을 것입니다.

9 장치는 이 데이터를 표시합니다.

마지막 8개의 실제 측정 값은

차단기 닫는 데 걸리는 시간의 정확성을 확인하기 위해서입니다.

동률의 동률이 같을 때 차단기 닫는 시간은 기록되지 않습니다.

10 통신 접근 및 통신 계약은 장치

및 호스트 컴퓨터 (RS-232, RS-485) 는 요구 사항을 충족시키기 위해 장치가 DCS 시스템에 허용됩니다.

11 이 장치는 완전히 제거 된 방법 때문에 끔찍한 조건에서도 작동 할 수 있습니다.

그리고 전자기와 광전기에 대한 엄격한 단열 방법;

12 AC 또는 DC는 장치의 전원 공급원으로 사용할 수 있으며 장치는 48V ~ 220V AC에 적응 할 수 있습니다.

또는 동전 전원 공급자

13 검사 및 테스트는 모듈이 다른 장치없이 직접 수행 할 수 있습니다.

이미 장치에 들어있다면요

14 한쪽 또는 양쪽의 전압 없는 클로즈 브레이커는 호스트 컴퓨터의 지침에 따라 수행될 수 있습니다.

또는 앞 패널 스위치를 작동하는 양쪽 전압 없는 닫기 차단기..

15 지능형 싱크로스코프로 사용 합니다.

1. TV의 두 번째 전압의 입력 회로 차단기의 양쪽에 단계 전압 또는 라인 전압이 될 수 있습니다.양쪽에서 샘플 TV 신호는 장치 내부에 공통점이 없으며 TV 2차 전압이 공통점이 있는지 여부에 관계없이 독립합니다.각 평행점은 격리 변압기 및 각도 변압기를 설치 할 필요없이 시스템 측면 TV의 2차 전압의 각도를 개별적으로 설정 할 수 있습니다.

2모든 입력 스위치 값 (동행 포인트 선택, 원격 리셋, 동시 작동 시작, 단일 측면 전압 자유 폐쇄 확인, 전압 자유 공기 폐쇄 확인,원전 차단기의 보조 접촉 장치, 등) 는 일반적으로 야외 접촉입니다.

3출력 스위치 양 (속도, 저속, 부스, 닫기, 전력 각도 초과 한계, 경보, 전력 손실, 등)) 제어 신호는 작은 전자기 릴레를 사용합니다. 일반적으로 열린 공기 접촉 ("전력 손실"은 일반적으로 닫습니다.), 220V AC, 5A 또는 220V DC, 0.5A의 접촉 용량. 폐쇄 회로에서 광적 격리 접촉 없는 MOSFET 릴레를 사용할 경우 600V DC, 6A입니다.

4각각 RS-232와 RS-485 통신 인터페이스

5작동 전원 공급은 110-220 볼트 AC/DC 일 수 있으며, 전력 소모량은 30 볼트 앰퍼를 초과하지 않습니다.

6단열 강도: 약 전류 회로와 지상: 500V 50Hz 1 분

강 전류 회로와 지상: 2000V 50Hz 1분

강한 전기 회로와 약한 전기 회로 사이에: 1000V 50Hz 1 분

7작업 환경: 작업 온도: -10 °C~55 °C

저장 온도: -20 °C ~ 70 °C

상대 온도: 90% 이상
