원래 장소: | 중국 |
브랜드 이름: | MEAN WELL |
모델 번호: | SE-100-24 |
최소 주문 수량: | 2 세트 |
---|---|
포장 세부 사항: | 나무 상자 패킹 |
배달 시간: | 계약을 서명한 후에 15 일 |
지불 조건: | T는 / T |
공급 능력: | 1000sets |
모델: | SE-100-24 | DC 전압: | 24V |
---|---|---|---|
현재 범위: | 4.5A | 전압 ADJ. RANGE: | 22.8 ~ 26.4V |
하이 라이트: | 전기 보호 장치,직류 전원 접촉기 |

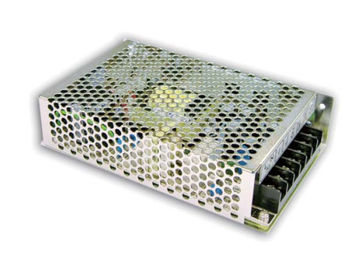

본래 SE-100-24 24V/4.5A는 DC 높 힘 엇바꾸기 전력 공급에 산출 AC를 골라냅니다
특징:
모형 |
SE-200- 3.3 |
SE-200 -5 |
SE-200- 7.5 |
SE-200-12 | SE-200-15 |
SE-200- 24 |
SE-200- 27 |
SE-200- 36 |
SE-200- 48 |
|
산출 |
직류 전압 | 3.3V | 5V | 7.5V | 12V | 15V | 24V | 27V | 36V | 48V |
현재 범위 | 0 ~ 40A | 0 ~ 40A | 0 ~ 27A | 0 ~ 17A | 0 ~ 14A | 0 ~ 8.8A | 0 ~ 7.8A | 0 ~ 5.9A | 0 ~ 4.4A | |
정격 현재 | 40A | 40A | 27A | 17A | 14A | 8.8A | 7.8A | 5.9A | 4.4A | |
정격 출력 | 132W | 200W | 202.5W | 204W | 210W | 211.2W | 210.6W | 212.4W | 211.2W | |
최대 잔물결 & 소음 (.) Note.2 | 50mVp-p | 50mVp-p | 50mVp-p | 50mVp-p | 50mVp-p | 50mVp-p | 200mVp-p |
240mVp - p |
240mVp - p |
|
전압 ADJ. RANGE | 2.97~3.7V | 4.5 ~ 5.6V | 6 ~ 9V | 10~13.5V | 13.5 ~18V | 20 ~ 26.4V | 26 ~ 32V | 32 ~ 40V | 41 ~ 56V | |
전압 포용력 NOTE.3 |
2.0% | 2.0% | 2.0% | 1.0% | 1.0% | 1.0% | 1.0% | 1.0% | 1.0% | |
선 규칙 | 0.5% | |||||||||
짐 규칙 | 1.5% | 1.0% | 1.0% | 0.5% | 0.5% | 0.5% | 0.5% | 0.5% | 0.5% | |
체제, 오름 시간 NOTE.5 | 1000ms, 50ms/230VAC 1000ms, 완전 부하에 50ms/115VAC | |||||||||
떠받치십시오 시간 (Typ.)를 | 완전 부하에 20ms/230VAC 16ms/115VAC | |||||||||
입력 |
전압 범위 | 90 ~ 132VAC/180 ~ 스위치 254 ~ 370VDC에 의하여 264VAC | ||||||||
주파수 영역 | 47 ~ 63Hz | |||||||||
효율성 (Typ.) | 75% | 79% | 82% | 85% | 85% | 87% | 88% | 89% | 89% | |
AC 현재 (Typ.) | 4.5A/115VAC 2.5A/230VAC | |||||||||
돌입 현재 (Typ.) | 40A/115VAC 55A/230VAC | |||||||||
누설 현재 | <3> | |||||||||
보호 |
하중 초과 | 105 ~ 150% 정격 출력 전력 | ||||||||
전압에 | 3.8 ~ 4.6V | 5.75 ~6.75V | 9.4 ~ 10.9V | 13.8 ~16.2V | 18 ~ 21V | 27.6 ~32.4V | 33.7 ~39.2V | 41.4 ~46.8V | 57.6 ~67.2V | |
온도에 | 100 10는 (RTH2) 안쪽 주위 온도를 위에 검출합니다 | |||||||||
환경 |
작동 TEMP. | -20 ~ +50oC (곡선을 감세하는 산출 짐을 참조하십시오) | ||||||||
작동 습도 | 20 ~ 불응식 90% RH | |||||||||
저장 TEMP., 습도 | -20 ~ +85oC, 10 ~ 95% RH | |||||||||
TEMP. 계수 | 0.03%/oC (0 ~ 50oC) | |||||||||
진동 | 10 ~ 500Hz, 2GY의 Z 도끼 | |||||||||
안전 &EMC (주 4) |
안전 표준 | 찬성되는 UL60950-1 | ||||||||
반항 전압 | I/P-O/P: 3KVAC I/P-FG: 1.5KVAC O/P-FG: 0.5KVAC | |||||||||
고립 저항 | I/P-O/P, I/P-FG, O/P-FG: 100M Ohms/500VDC/25/70% RH | |||||||||
EMI 유도 & 방사선 | 디자인은 EN55022 (CISPR22) Class 종류 나타납니다 | |||||||||
EMS 면제 |
디자인 | |||||||||
다른 사람 | MTBF | 271.9K hrs 사소 MIL-HDBK-217F (25) | ||||||||
차원 | 215*115*50mm (L*W*H) | |||||||||
포장 |
0.93Kg; 12pcs/12Kg/0.92CUFT |
기계적인 명세 (mm에서)
